GPRS水控機是如何接線的？
文章出處：http://www.byjaxn.com 作者：興邦研發部 人氣： 發表時間：2015年08月10日
[文章內容簡介]：GPRS水控在使用的過程中，首先要了解接線的方式，線都接正確后才可以繼續使用，所有接線也是很重要的，下面就講一下GPRS水控的具體的接線方式
GPRS水控在使用的過程中，首先要了解接線的方式，線都接正確后才可以繼續使用，所有接線也是很重要的，下面就講一下GPRS水控的具體的接線方式。

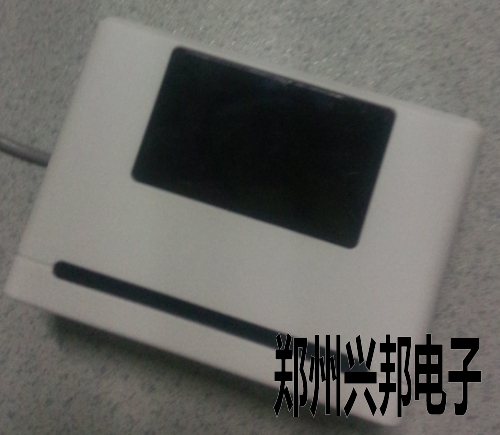

GPRS水控
紅 色：12V 電源 黑 色：GND
綠 色：CAN_L 黃 色：CAN_H
白 色：電磁閥 籃 色：電磁閥
棕 色：流量計電源正
紫 色：流量計電源負
淺 綠：流量計信號線
如果can通訊線接反，在電腦上的軟件中將檢測不到水控機。
注：流量計的電源線切勿和水控的電源線連在一塊，還有流量計的信號線也切勿和水控的電源線連在一塊，以免造成短路。如果連線將導致設備不能用，后果自負。
